Типы источников бесперебойного питания

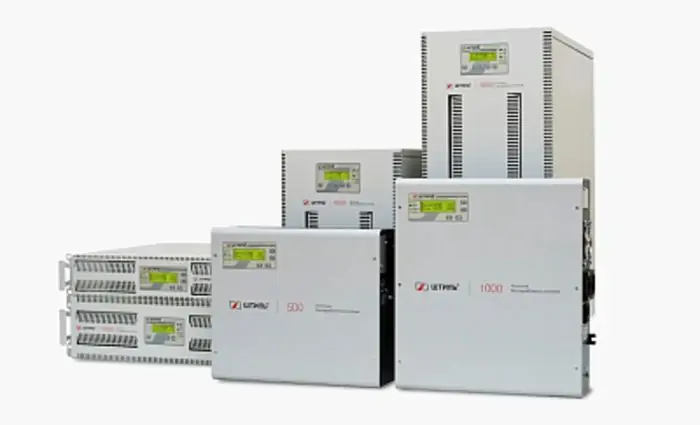

По принципу действия различают три категории источников бесперебойного питания – оффлайн, линейно-интерактивный и онлайн. По мощности – на маломощные, среднемощные и высокомощные. Также ИБП классифицируются по конструкции и могут быть настенными, напольными, стоечными и настольными.

Онлайн ИБП.

Варианты названий.

On-line, Double Conversion, ИБП с двойным преобразованием, инверторный.

Принцип работы.

Работают по принципу двойного преобразования. При нем на входе переменное напряжение изменяется в постоянное. Затем инвертор проводит обратное преобразование от постоянного к переменному. Это позволяет установить стабильную и чистую синусоиду с точностью в 1%, погасить помехи основной электросети. Некоторые модели могут работать от батареи до нескольких десятков часов, что позволит восстановить основную электросеть.

Плюсы.

Защищает от всех возможных неполадок в электросети, выдает чистый синус, нет задержки в питании.

Минусы.

Высокая цена, низкий КПД - функционирование в режиме двойного преобразования приводит к большим затратам на электроэнергию.

Применение.

Защита ответственного оборудования от неполадок в электроэнергии – файловых серверов, газовых котлов, рабочих станций, профессиональной аудио-, видеотехники. Вообще онлайн ИБП подходят для любых сфер, где требуется надежное и бесперебойное электропитание. Они обеспечивают полную защиту от любых помех в электрической сети.
При подборе ИБП следует отталкиваться от используемой техники. Если для домашних ПК хватит Off-Line или линейно-интерактивной модели, то для аппаратов связи, серверов, ЦОД, медицинской и другой техники подойдут только On-Line UPS.

Оффлайн ИБП.

Варианты названий.

Off-line, Back, Standby, резервный.

Принцип работы.

Обеспечивают подключение к основной питающей сети в основном режиме работы, а при аварийном – переключаются на резервные источник питания в виде аккумулятора. Имеют в конструкции пассивные фильтры, которые защищают от электромагнитных помех и высоковольтных импульсов.

Плюсы.

Простота конструкции, обслуживания, невысокая цена.

Минусы.

Не предусмотрена стабилизация и фильтрация напряжения, задействование батареи даже при небольших скачках напряжения, что приводит к ее быстрому износу, относительно долго переключаются на батарею – за 5-15 мс.

Применение.

Оффлайн ИБП используют для защиты домашних и офисных компьютеров от кратковременного отключения питания. Времени в режиме батареи хватит для сохранения файлов и корректного выключения. Такие UPS не применяют для трансформаторных блоков питания, электродвигателей переменного тока и другой техники с высокой индуктивной нагрузкой.

Линейно-интерактивные ИБП.

Варианты названий.

Line-Interactive.

Принцип работы.

Оснащены встроенным стабилизатором (AVR), который защищает технику от перепадов напряжения. Регулируют переменное напряжение ступенчато из-за автотрансформатора.

Плюсы.

Компактны, подходят для сетей, склонных к сильным перепадам напряжения (на 15-20 В).

Минусы.

Задержка в переключении на батарею в 2-6 мс, из-за чего не подходят для прецизионной техники, нет коррекции частоты в основном режиме, ступенчатая стабилизация, которая повышает риск устойчивых искажений в выходном сигнале.

Применение.

Обеспечат защиту настольных ПК, серверов в офисах и дома.
