Характеристики и преимущества клиновых задвижек 30с541нж с выдвижным шпинделем и редуктором

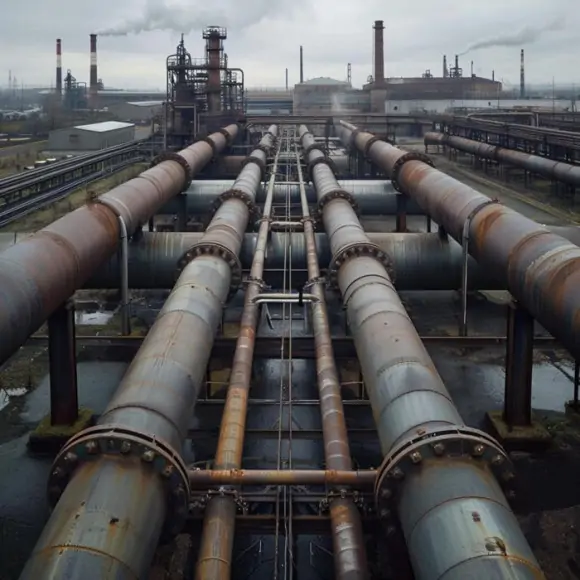

Для эффективной работы и продолжительной эксплуатации промышленных трубопроводов необходимо обеспечить стабильное управление потоками. Чтобы перекрывать жидкие и газообразные среды температурой -40…+425 °C в штатных и аварийных ситуациях используют клиновые задвижки 30с541нж с выдвижным шпинделем и редуктором.

САЗ «Авангард» и другие отечественные производители выпускают модели диаметром 200-1200 мм для инженерных сетей и технологических линий с номинальным давлением 1,6 МПа. Арматура закрепляется с помощью фланцевых соединений и рассчитана на интенсивную эксплуатацию при температуре наружного воздуха -40…+40 °C.

Конструкция и технические характеристики

Функциональные возможности задвижек 30с541нж обеспечивают за счет конструктивного и материального исполнения. Основные детали арматуры:

• Корпус с фланцами, крышка и клин. Они изготовлены из конструкционной стали 25Л с содержанием углерода 0,22-0,30%. Благодаря составу и свойствам металла корпусные детали имеют однородную структуру и отличаются высокой прочностью.
• Выдвижной шпиндель, подвижно соединенный с клином. Они образуют затвор, который перемещается перпендикулярно потоку и перекрывает его, меняя проходное сечение арматуры. Для производства шпинделя применяют сталь 20Х13 с коррозионной стойкостью при высокой температуре в слабоагрессивных средах.

Герметичность задвижек класса A относительно внешней среды достигается применением прокладок и сальникового уплотнения из ТРГ. Гибкий и эластичный материал принимает нужную форму и сохраняет пластичность при высоких температурах и взаимодействии с химически агрессивными средами, не допуская протечек.

Хорошие показатели герметичности обеспечивает также упругий клин с наплавкой из нержавеющей стали 20Х13. Он деформируется и плотно прилегает к уплотнительной поверхности кольца корпуса, препятствует протечкам и снижает вероятность заклинивания при воздействии избыточных нагрузок.
Преимущества применения

Ассортимент задвижек 30с541нж позволяет выбрать модель для магистральных и распределительных трубопроводов разного назначения. Фланцевое соединение гарантирует прочность и герметичность узла и упрощает процесс установки. При необходимости арматура легко демонтируется без повреждений трубопровода.

К другим преимуществам задвижек относятся:

• Материальное исполнение ходовой гайки. Применение латунного сплава ЛС 59-1 способствует долговечности конструкции и не допускает заклинивания.
• Выдвижной шпиндель. Такое решение позволяет снизить гидравлическое сопротивление и увеличить ремонтопригодность арматуры.
• Подшипник качения в бугельном узле. При его установке требуется меньше усилий для перемещения затвора и упрощается управление моделей, укомплектованных приводом.

Для управления арматурой используется редуктор, который отличается пониженным уровнем шума во время работы и надежной конструкцией. Он существенно увеличивает крутящий момент и помогает уменьшить физические усилия, прилагаемые при открытии и закрытии вручную.
