Виды кабельных лотков и их функциональное назначение

Позволяет сократить общие затраты на проведение работ и существенно упрощает монтажный процесс

Для эффективной прокладки сигнальной, силовой или коммуникационной проводки эффективнее всего использовать металлические кабельные лотки, обладающие рядом преимуществ по сравнению с альтернативными способами монтажа. В частности, использование лотков позволит сократить общие затраты на проведение работ и существенно упрощает монтажный процесс.

При этом, лотки для кабельных трасс, применяются повсеместно:

  • в жилых зданиях,

  • офисных и общественных помещениях,

  • на промышленных и торговых площадках,

  • в складах и т.д.

Также отсутствуют ограничения по выбору варианта монтажа (потолочный, настенный, комбинированный), доступен открытый и скрытый способ прокладки кабелей.

Конструкция кабельных лотков

Традиционно кабельные лотки поставляются в виде открытой конструкции, изготовленной из П-образного металлического профиля. Геометрические параметры тех или иных модификаций изделия могут отличаться для удобства выполнения монтажных работ, к примеру, лестничные лотки или иные варианты. Изделия могут оснащаться ребрами жесткости, обеспечивающими более высокую несущую способность.

Отдельный лоток способен содержать в себе несколько кабельных линий различного назначения (телефонных, силовых, коммуникационных и т. д.). В таких случаях рекомендуется использование перегородок, отделяющих линии друг от друга.

Основные функции лотков:

  • обеспечение защиты проводки от механических нагрузок и случайных повреждений изоляционного слоя;

  • экономия пространства при прокладке проводов;

  • обеспечение удобства во время ремонта и при сервисном обслуживании кабельной проводки.

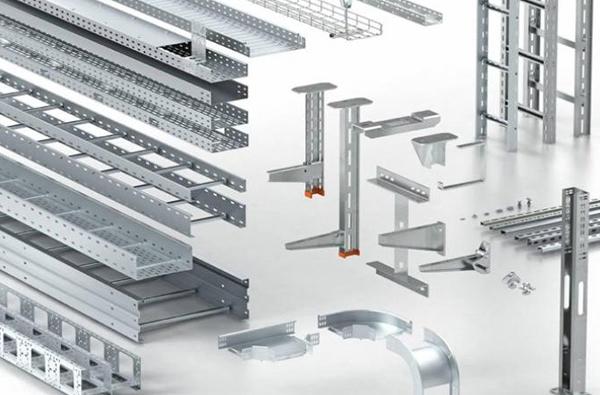

Основные виды лотков

Лотки без перфорации

Изделия относятся к категории листовых лотков. Обладают сплошной, цельной поверхностью. Применяются в тех случаях, когда необходимо обеспечить максимальный уровень защиты кабельной линии от воздействий внешней среды. Если требуется дополнительная защита - в комплект включаются специальные крышки.

Перфорированные лотки

В основании лотка предусмотрены отверстия, служащие источником вентиляции проводки. Также с помощью перфорации проще крепить конструкцию к стене, а также крепить кабели внутри лотка.

Лестничные

Данная модификация характеризуется наиболее высокой несущей способностью, необходимой для тяжелых силовых промышленных линий. Преимущественно применяется для открытой прокладки кабелей.

Проволочные лотки

Наиболее легкий по массе вариант. Обеспечивают комфортный доступ к кабелям, особенно данные лотки удобны в случае одновременной прокладки большого количества линий. Однако, не обладают достаточной несущей способностью.
