Надежная работа систем газоснабжения напрямую зависит от правильного и своевременного обслуживания газорегуляторных шканых пунктов (ГРПШ). Техническое обслуживание и ремонт газорегуляторных пунктов должны выполняться квалифицированными специалистами эксплуатационных организаций газового хозяйства или компаниями, имеющими соответствующую лицензию, выданную территориальными органами Ростехнадзора согласно требованиям ПБ 12-529-03.

Регулярное обслуживание газорегуляторных пунктов не только обеспечивает безопасность эксплуатации, но и значительно продлевает срок службы оборудования, предотвращая аварийные ситуации и незапланированные простои в работе систем газоснабжения.

В процессе эксплуатации шкафных газорегуляторных пунктов проводится комплекс обязательных мероприятий:

• Регулярный осмотр технического состояния в сроки, установленные производственной инструкцией эксплуатирующего предприятия
• Ежеквартальная проверка срабатывания запорных и сбросных клапанов, а также после каждого ремонта оборудования
• Техническое обслуживание газорегуляторных пунктов — один раз в 6 месяцев при пропускной способности свыше 50 м³/ч и один раз в год при пропускной способности до 50 м³/ч
• Текущий ремонт — один раз в пять лет

Порядок проведения технического обслуживания

Техническое обслуживание ГРПШ выполняется бригадой из двух специалистов, которые проводят комплексную проверку оборудования. Процесс включает измерение давления газа до и после регулятора, а также на фильтре, проверку герметичности фланцевых соединений с помощью мыльного раствора, взвод и проверку срабатывания отсечного клапана.

При обнаружении утечек газа причина неисправности устраняется незамедлительно. Особое внимание уделяется оценке герметичности запорной и защитной арматуры, проверке и очистке фильтра, обработке трущихся элементов смазкой и перенабивке сальников.

Важной частью технического обслуживания является тестирование мембран на герметичность и чувствительность. Мембраны регуляторов низкого давления должны реагировать на изменение нагрузки, соответствующей изменению давления до 30 Па, при этом колебание выходного давления газа за регулятором не должно превышать 10%.

В рамках обслуживания также производится:

• Продувка импульсных трубок для обеспечения точной работы измерительных приборов
• Контроль настроек запорной и регулирующей арматуры
• Проверка настройки запорно-предохранительных (ПЗК) и сбрасывающих (ПСК) устройств — ПСК должен срабатывать при давлении на 15%, а ПЗК на 25% выше рабочего

Технические характеристики газорегуляторных пунктов шкафных

Газорегуляторные пункты шкафные (ГРПШ) представляют собой специализированное оборудование, предназначенное для редуцирования высокого или среднего давления газа до требуемых параметров и поддержания заданного выходного давления в автоматическом режиме. Независимо от колебаний входного давления, ГРПШ обеспечивает стабильную подачу газа с заданными характеристиками, а также выполняет функции автоматического прекращения подачи газа при аварийных ситуациях и очистки газа в соответствии с ГОСТ 5542-87.

При выборе ГРПШ важно определиться с ключевыми техническими параметрами: входным давлением внешней газовой сети, необходимым диапазоном выходного давления и требуемой пропускной способностью. Эти характеристики значительно сужают круг подходящих моделей и позволяют сделать оптимальный выбор. Рекомендуется заполнить опросные листы и проконсультироваться со специалистами, что существенно ускорит процесс подбора подходящего оборудования.

Конструктивные особенности и функциональные возможности

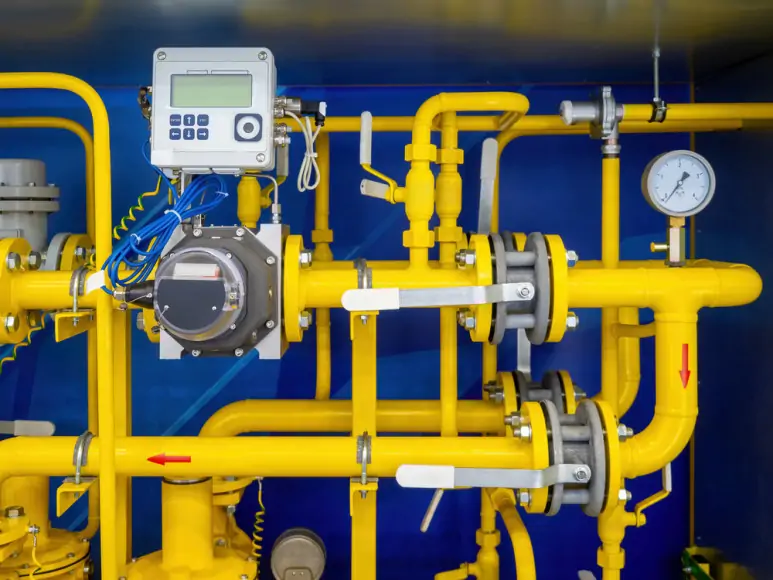

Современный ГРПШ представляет собой металлический отапливаемый шкаф, внутри которого размещено технологическое оборудование, обеспечивающее полный цикл обработки газа. Конструкция ГРПШ разработана для эксплуатации в условиях, соответствующих климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, что позволяет использовать оборудование при температурах от -40 до +60°C (или от -60 до +60°C для исполнения ХЛ1).

Основные компоненты ГРПШ включают:

• Фильтр газовый для очистки от механических примесей
• Регулятор понижения давления газа
• Краны газовые шаровые и запорную арматуру
• Предохранительную газовую арматуру
• Газовый продувочный трубопровод
• Измерительные приборы (манометры, напоромеры)
• Узел учета расхода газа (устанавливается по отдельному заказу)

Современные ГРПШ могут оснащаться системами телеметрии, которые обеспечивают:

• Обработку данных с датчиков в реальном времени
• Передачу информации на диспетчерский пульт
• Хранение и предоставление архивных данных
• Доступ к нормативно-справочной информации

В зависимости от требований к надежности газоснабжения, ГРПШ могут иметь различные конфигурации. Для объектов, где недопустимы перебои в подаче газа, рекомендуется использовать установки с двумя линиями редуцирования. В таких моделях помимо основного контура предусмотрен резервный, который автоматически включается при проведении ремонтных работ на основной линии или при неожиданном повышении нагрузки.

Для объектов с менее критичными требованиями к бесперебойности подачи газа могут применяться ГРПШ с одной линией редуцирования и байпасом. Байпасная линия позволяет осуществлять ручное регулирование давления газа во время проведения технического обслуживания или ремонта основной линии. Такая конфигурация представляет собой экономичное решение, сохраняющее функциональность при снижении стоимости оборудования.

В зависимости от конкретных потребностей объекта газоснабжения, ГРПШ могут быть оснащены регуляторами давления с различными характеристиками. Если производство или жилищно-бытовой комплекс требуют различного выходного давления на разных контурах, специалисты могут подобрать или спроектировать ГРПШ с разными регуляторами давления на редуцирующих линиях.

Для эксплуатации в холодных климатических условиях ГРПШ оборудуются системами обогрева, которые поддерживают необходимую рабочую температуру внутри шкафа. Это обеспечивает надежную работу всех компонентов и предотвращает возможные сбои, связанные с низкими температурами окружающей среды.

Газорегуляторные пункты шкафного типа находят широкое применение как в промышленных, так и в коммунально-бытовых объектах:

• Индивидуальных жилых домах
• Многоквартирных домах и жилых кварталах
• Промышленных зданиях и производственных комплексах
• Котельных различной мощности
• Населенных пунктах и городских микрорайонах

При параллельной установке регуляторов в ГРПШ каждая линия работает независимо от другой, что повышает надежность системы в целом. Такие газорегуляторные пункты имеют один вход и могут иметь два выхода, обеспечивая подачу газа с различными параметрами к разным потребителям.

Выбор конкретной модели ГРПШ должен осуществляться на основе технических требований объекта газоснабжения, условий эксплуатации и требований к надежности системы. Правильно подобранный газорегуляторный пункт шкафного типа обеспечит безопасную и эффективную работу газового оборудования на протяжении всего срока службы, который при надлежащем обслуживании может составлять более 20 лет.

Как выбрать производителя ГРПШ

Выбор надежного производителя газорегуляторных пунктов шкафного типа (ГРПШ) – задача, требующая внимательного подхода. От качества этого оборудования зависит не только эффективность газоснабжения, но и безопасность объекта. Рассмотрим основные критерии, которые помогут сделать правильный выбор.

Процесс выбора производителя ГРПШ начинается с анализа технических возможностей компании. Важно убедиться, что производитель способен изготовить оборудование с необходимыми параметрами:

• Соответствие требуемым характеристикам давления на входе и выходе
• Обеспечение нужного диапазона расхода газа
• Возможность реализации необходимого количества линий редуцирования
• Предоставление различных вариантов климатического исполнения

Помимо технических аспектов, следует обратить внимание на опыт работы компании на рынке, наличие сертификатов качества и отзывы клиентов. Производитель с хорошей репутацией обычно предлагает заполнить подробный опросный лист, где учитываются все нюансы будущего ГРПШ.

Немаловажным фактором при выборе является экономическая составляющая. Цена ГРПШ при заказе напрямую у производителя всегда будет ниже, чем при работе через посредников. Это объясняется отсутствием дополнительных наценок и комиссий, которые неизбежно возникают в цепочке перепродаж. Прямое сотрудничество позволяет не только сэкономить значительные средства, но и получить более гибкие условия оплаты и сроки изготовления.

Преимущества работы напрямую с производителем

Прямое сотрудничество с производителем ГРПШ обеспечивает ряд существенных преимуществ. Во-первых, это гарантия использования качественных комплектующих и соблюдения технологии сборки. Во-вторых, возможность контролировать процесс на всех этапах – от разработки проекта до упаковки готового изделия.

Профессиональный производитель всегда готов предложить инженерную поддержку при подборе оборудования, учитывая особенности объекта и требования заказчика. Это особенно важно, учитывая многоэтапность процесса подбора ГРПШ: от определения основных эксплуатационных характеристик до выбора типа монтажа и дополнительного оснащения.

Индивидуальный подход позволяет получить не просто стандартное оборудование, а полноценное техническое решение, учитывающее все потребности конкретного объекта. При этом надежный производитель обеспечивает полный комплект документации, включая паспорта, схемы и инструкции по эксплуатации.

Таким образом, выбирая производителя ГРПШ, стоит ориентироваться не только на стоимость оборудования, но и на комплексный подход к решению задачи газоснабжения, техническую компетентность и готовность к долгосрочному сотрудничеству.
