Проектирование и монтаж инженерных систем в гостинице Гранд Отеле Доброград – готовый проект (кейс) специалистов инженерной компании Qwent

В этом кейсе речь пойдет о Гранд Отеле Доброград, для которого специалисты инженерной компании Qwent внедрили все ключевые инженерные системы. Доброград – уникальный проект, предлагающий современный подход к городской среде, где технологии, природа и многофункциональность гармонично переплетаются. Но вернемся к самому отелю: это пятиэтажное здание с активным цокольным этажом, где сотрудники создают высокий уровень сервиса. Мы покажем вам этот объект и расскажем о проделанной работе.

Проделанные работы – проектирование и монтаж внутренних инженерных систем

При входе в отель нас встречает лобби с элегантным интерьером и уютным баром. Для создания комфорта в любую погоду мы установили VRF-систему кондиционирования от SystemAir, управление которой осуществляется через удобные настенные пульты. Это решение гарантирует оптимальный микроклимат во всех зонах отеля.

Внешние блоки VRF-системы и оборудование для вентиляции расположены на крыше над ресторанными зонами. Приток воздуха в эти помещения осуществляется через потолочные решетки TROX и INVISILINE, которые гармонично вписываются в интерьер.

Приточные вентиляционные установки от Breezart и Ned размещены в технических зонах под потолком и управляются автоматизированной системой. Подогрев воздуха обеспечивается с помощью калориферов. Вытяжная система удаляет отработанный воздух через воздуховоды и потолочные решетки. Все системы вентиляции и кондиционирования находятся под дистанционным контролем.

Вытяжное оборудование размещено на мягкой кровле, что позволило избежать установки крупногабаритных систем на территории отеля. Все элементы смонтированы на конструкциях из монтажного профиля, равномерно распределяющего нагрузку. Для обеспечения устойчивости и защиты кровли точки контакта усилены опорами, которые эффективно балансируют вес оборудования.

Номерной фонд

Каждый отель стремится создать атмосферу уюта, чтобы гости возвращались снова, наслаждаясь комфортным пребыванием. Для этого важно обеспечить идеальный микроклимат в каждом номере, при этом сохраняя эстетическую привлекательность интерьера.

В Гранд Отеле Доброград номера разделены на три категории: стандарт, люкс и делюкс. Для каждого из них была установлена индивидуальная система кондиционирования на базе VRF-системы с канальными внутренними блоками. Мы выбрали оборудование SystemAir, учитывая площадь и особенности каждого помещения, включая подсобные зоны. В номерах с отдельной спальной зоной дополнительно предусмотрены внутренние блоки для создания персонального микроклимата. Управление системой осуществляется через удобные настенные пульты.

Внешние блоки VRF-системы для номеров расположены в технических помещениях на каждом этаже. Канальная система кондиционирования оказалась оптимальным решением: внутренние блоки и воздуховоды скрыты под потолком, что сохраняет эстетику интерьера. Охлажденный или подогретый воздух поступает через настенные вентиляционные решетки, а забор воздуха осуществляется через подвесной потолок грильято, оснащенный фильтром для его очистки.

Приточная вентиляционная система от NED размещена в технических помещениях на каждом этаже. Для подогрева воздуха используется водяной калорифер, а управление системой осуществляется с помощью автоматики на базе логического контроллера Carel.

Вытяжная вентиляция удаляет воздух из санузлов и душевых через потолочные анемостаты, соединенные с системой воздуховодов. Перемещение воздуха обеспечивается вентиляторами SystemAir, установленными на крыше. Все системы вентиляции и кондиционирования управляются удаленно с помощью системы диспетчеризации.

Комфортный микроклимат важен не только для гостей отеля, но и для его многочисленного персонала. Часто не замечается, сколько труда требуется для обеспечения каждого аспекта комфортного пребывания, например, появления чистого полотенца в номере. Множество сотрудников заботятся о каждом моменте вашего отдыха, и как инженерная компания, мы также позаботились о комфорте этих сотрудников, установив подходящую климатическую систему в подсобных помещениях.

Горячий цех

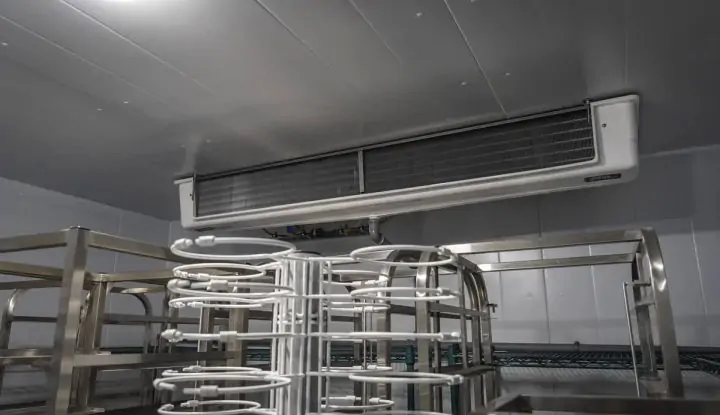

В горячем цехе и кондитерской мы установили сплит-системы кондиционирования от Mitsubishi Electric, идеально подходящие для таких помещений. Внутренние блоки из нержавеющей стали могут быть размещены на полу или потолке и управляются через настенные пульты. Слив конденсата из этих устройств осуществляется в систему канализации через сифон HL. Внешние блоки кондиционеров размещены на плоской крыше.

В этих цехах и других кухонных помещениях установлена приточная вентиляция с подогревом воздуха через водяной калорифер. Воздух подается непосредственно через потолочные анемостаты, а управление системой осуществляется с помощью автоматики и контроллера.

Кухня

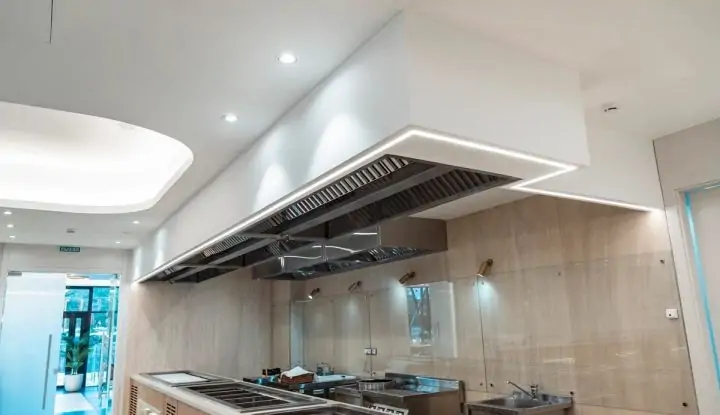

В кухонном помещении особое внимание уделено вытяжной системе, поскольку во время приготовления пищи образуется большое количество пара и жира, а также запахов. Для обеспечения комфортной работы персонала мы организовали удаление воздуха через потолочные анемостаты, а также установили пристенные и островные вытяжные зонты с лабиринтными жироулавливающими фильтрами.

Движение воздуха в системе обеспечивают радиальные вентиляторы компании Ровен, размещенные на плоской крыше. Воздуховоды, проходящие по улице, утеплены пенофолом и покрыты Titan Flex для наружных сетей, что предотвращает образование конденсата внутри трубопроводов.

Прачечная

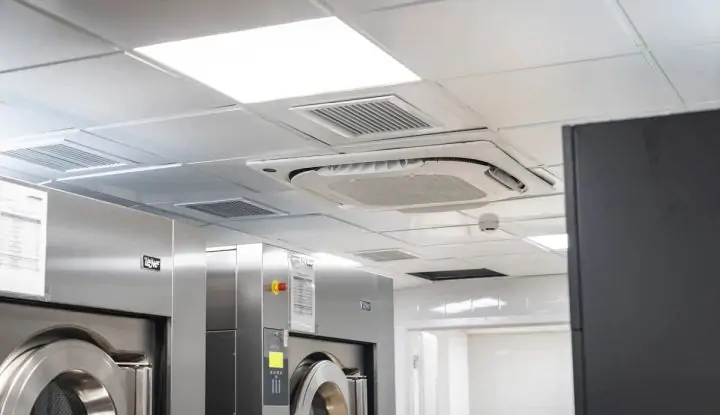

Посмотрим на прачечную – именно здесь ваше полотенце в номере всегда остается чистым и свежим! За порядок в этом помещении отвечает целая команда сотрудников и современное прачечное оборудование. Например, стиральные машины требуют интенсивного воздухообмена и охлаждения, поскольку во время работы они выделяют значительное количество тепла.

Для этих помещений мы установили сразу три системы вентиляции! Первая система обеспечивает приток свежего воздуха, вторая – вытяжку, а третья дополнительно регулирует как приток, так и вытяжку. Воздуховоды для притока расположены с левой стороны, а вытяжные – с правой, чтобы обеспечить эффективный воздухообмен. Кратность воздухообмена в прачечной установлена в десятикратном объеме от максимальных санитарных норм. Охлаждение помещения обеспечивают два мощных кассетных блока.

Офисные помещения

Не менее важным являются офисные помещения, в которых работает большое количество сотрудников. В офисах на мансарде мы установили VRF-систему кондиционирования SystemAir с настенными блоками. Управление системой осуществляется через настенный пульт, а конденсат удаляется с помощью дренажных насосов в канализацию через сифон HL. Приточно-вытяжная вентиляция организована по аналогии с системами в гостиничных номерах.

Противодымная защита

Особое внимание в этом отеле уделено системе противодымной защиты, так как от её корректной работы в случае пожара зависит безопасность людей. В общественных зонах и на путях эвакуации установлены воздуховоды, покрытые огнезащитным слоем толщиной 1 мм. В местах подачи и удаления воздуха размещены настенные и потолочные решетки, а также клапаны для удаления дыма. Для этой системы мы выбрали оборудование от Ventz. В соответствии с проектом, система общеобменной вентиляции, сочетающаяся с противодымной защитой, оснащена огнезащитными клапанами в местах противопожарных перегородок.

Вывод

В рамках реализации (проектирование и монтаж силами специалистов инженерной компании Qwent) инженерных систем Гранд Отеля Доброград была создана комплексная и эффективная инфраструктура, обеспечивающая высокий уровень комфорта для гостей и персонала. Мы тщательно подобрали и установили системы кондиционирования, вентиляции и отопления, учитывая специфику каждого помещения — от номеров и ресторанов до кухни и офисных зон.

Особое внимание уделено безопасности: система противодымной защиты гарантирует защиту людей в случае чрезвычайной ситуации. Вся инженерия контролируется через систему диспетчеризации, что обеспечивает стабильную работу всех систем. В результате, отель оснащен современными и надежными решениями, способствующими комфортному пребыванию гостей и эффективной работе сотрудников.
