Устройство и эксплуатация газорегуляторных пунктов и установок

Газорегуляторные пункты и установки: оборудование ГРП и ШРП, эксплуатация и требования

Один из обязательных элементов функционирования системы распределения газа это газорегуляторные пункты. Для налаженной работы системы необходимо понимать, для чего нужны ГРП, из какого оборудования они состоят и как эксплуатируются.

Основные задачи газорегуляторных пунктов (ГРП):

  • понижение давления газового потока;

  • исключение влияния на давление газовой смеси ее расхода;

  • прекращение подачи газа, если его давление выйдет из ограниченного сверху и снизу диапазона;

  • удаление из газовой смеси механических частиц.

Таким образом, ГРП в газоснабжении – это комплекс устройств, отвечающий за регулировку давления, состав газа, поступающего к потребителям.

Оборудование ГРП и ШРП

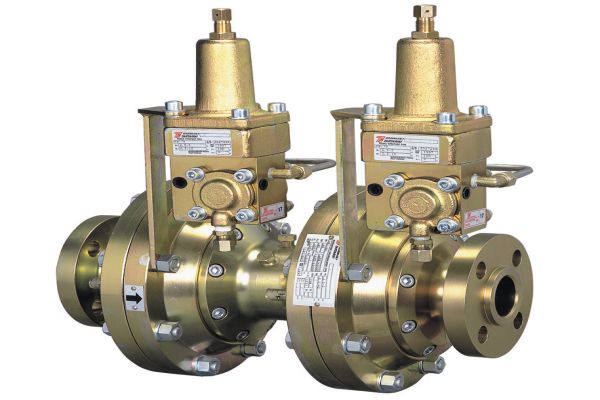

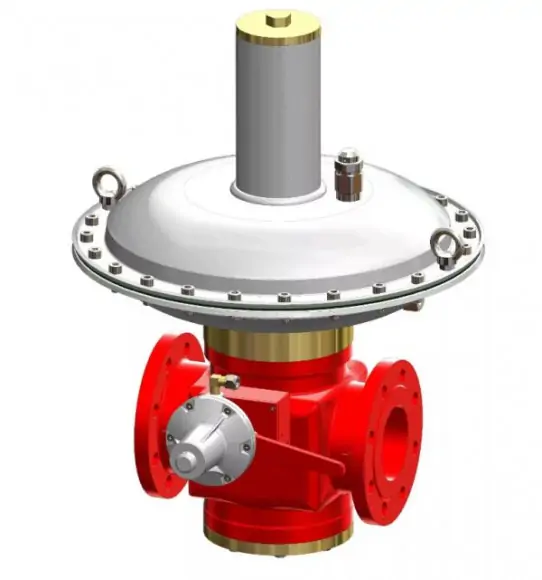

Ключевой компонент газорегуляторных пунктов – регулятор давления газа. От выбора регулятора давления газа зависит безопасность и эффективность всего объекта. ООО «ТЕРМОГАЗ» как профессиональный дистрибьютор оборудования всегда предлагает самые надежные, эффективные и качественные бренды.


Другим необходимым оборудованием газорегуляторных пунктов шкафного и другого типа являются:

  • предохранительные клапаны (сбросной и запорный);

  • краны;

  • задвижки;

  • импульсные трубки;

  • продувочные свеча и трубопровод;

  • байпас;

  • манометры, показывающие, какое давление газа на ГРП в разных точках;

  • расходомер;

  • диафрагма;

  • фильтр;

  • щит с КИП.


Оборудование газорегуляторных пунктов ГРП – газопроводы, приборы и т. д. – нужно размещать так, чтобы его можно было удобно обслуживать и ремонтировать.

Требования к эксплуатации ГРП

Размещаться газорегуляторные пункты и установки должны в одноэтажных зданиях, которые:

  • не оснащены подвальными помещениями;

  • оборудованы совмещенной кровельной системой;

  • имеют огнестойкость 1-ой или 2-ой степени класса СО.

Помещения для ГРП должны быть категории А. В частности, в них:

  • материал половых покрытий, оконных и дверных конструкций не должен способствовать искрообразованию;

  • стены и перегородки следует изготавливать противопожарными материалами 1-го типа, непроницаемыми для газов, опирающимися на фундамент и без дымовых и вентиляционных каналов;

  • требуется перевязка стеновых и фундаментных швов;

  • необходимо наличие самостоятельных выходов наружу, оснащенных противопожарной дверью, открывающейся наружу.


Чтобы запустить газовый ГРП в работу, необходимо либо иметь оформленный наряд-допуск, либо следовать производственной инструкции, поскольку эта работа относится к категории газоопасных. Запуск может производиться бригадой, состоящей из двух или более человек, а руководить ими должен специалист. Вот краткий алгоритм пуска ГРП:

  1. Проверка отсутствия загазованности помещения;

  2. Проверка закрытия запорных механизмов (кроме кранов продувочного и сбросного газопровода), открытия ПЗК, разгруженности пилот-регулятора;

  3. Удаление заглушки на входе ГРП;

  4. Обеспечение расхода газа у выходного агрегата;

  5. Открытие отключающих входного и выходного механизмов;

  6. Разгрузка РДУК;

  7. Открытие ПЗК на проход;

  8. Открытие вентиля перед фильтром;

  9. Медленное открывание первого отключающего механизма;

  10. Продувка газопровода;

  11. Закрытие крана свечи;

  12. Медленное вворачивание стакана пилота до момента достижение рабочего давления;

  13. Открытие крана на импульсной ветке ПЗК;

  14. Взвод ударного молоточка;

  15. Проверка плотности соединительных узлов газопровода и арматуры.
